Testing material series > Ultrasonic testing material （Picture can be enlarged by clicking） |

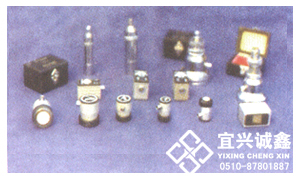

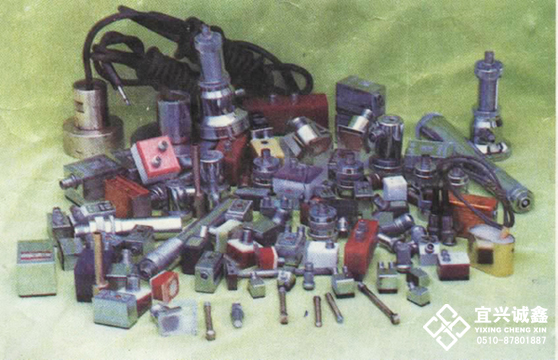

| 超声波探头系列产品具体系数参量如下： |
| 名称 |
晶片频率 (MHZ) |
晶片尺寸直径 长×宽 (mm) |
单位 |
说明 |
| 斜探头 |
2.5-5 |
8×8 、 8×10 、 8×12 、 10×12 |
只 |
k1 、 k1.5 、 k2 、 k2.5 、 k3 |
| 1.5-5 |
12×15 、 13×13 、 18×18 |
只 |
|
| 直探头 |
0.5-10 |
φ 6 、 8 、 10 、 12 、 14 、 20 、 28 |
只 |
刚玉保护膜 |
| 特殊直探头 |
5-10 |
φ 5 4×6 |
只 |
4 × 6 × 1.5mm 厚片状插入缝内探伤。 |
| 小角度探头 |
2.5-5 |
φ 6 、 8 、 14 、 20 |
只 |
入射角： 2° 4° 6° 8° 10° |
| 可变角探头 |
2.5-5 |
10×12 |
只 |
可变角度范围＜ 0°-80° |
| 双晶片直探头 |
2.5-5 |
6 × 6 × 2 φ 14×2 φ 20×2 8×8 |
只 |
适用粗糙面探伤 |
| 双晶片斜探头 |
2.5-5 |
8×8×2 、 10×10×2 、 4 × 6 × 2 |
只 |
焦距用户述明被测物厚度即可一收一发 |
| 活塞探头 |
2.5-5 |
4×25 、 6×25 |
只 |
内燃机活塞探头 |
| 车轴探头 |
2.5 |
10×25 |
只 |
2° 、 4° 、 6° 、 8° 、 10° |
| K 字型探头 |
2.5-5 |
φ 14 、 φ 20 |
只 |
30° 、 40° K1—K3 |
| 特微型表面波探头 |
2.5-5 |
5×5 、 8×7 |
只 |
叶片根部探伤专用短前沿＜ 3mm |
| 软膜直探头 (油膜) |
0.5-5 |
φ 14 、φ 20 |
只 |
用于粗糙面探伤，最佳用一收一发述明探伤工件厚度。 |
| 液化气钢瓶探头 |
5 |
5×6 |
只 |
专探液化气钢瓶及 3mm 以上薄板 |
| 板波探头 |
0.5-5 |
20×25 、 20×30 、 30×40 |
只 |
用于薄板探伤，述明板厚。 |
| 小径管焊缝单晶双晶 |
5 |
5×6 6×7 |
只 |
管厚 4 -6mm K2.7 6-8mmK2.5 8-12mmK2 |
| 短前沿探头 |
5 |
5×6 |
只 |
前沿≤ 5mm K1-K3 |
| 纵横波一收一发探头 |
5P 、 2.5P |
φ 14 10×12 |
只 |
利用开关可作直探、斜探头， K1 、 K2 用 |
| 纵波 + (横波一收一发) |
5P 、 2.5P |
φ 14 8×8×2 |
只 |
利用开关，纵波发现伤，用一收一发来验证 |

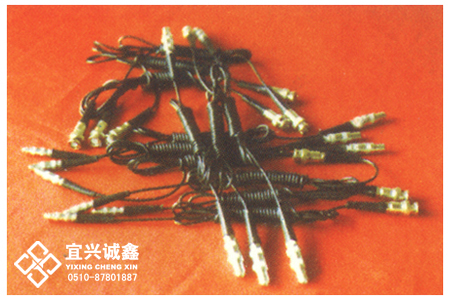

| 探头线 |
|
|
根 |
|
|
